ECU for TDG-Racing Team

Это оффтопик или флудилка или курилка
denisvak
Posts: 403
Joined: Thu Oct 03, 2013 8:00 pm

Re: ECU for TDG-Racing Team

Post by denisvak » Wed Feb 27, 2019 8:15 pm

Добрались наконец-то до корпуса дашборда, давно хотел его переделать, а то был как кирпичик, ну и с весом нужно было что-то делать, слишком много лишнего мяса в нем было. Сделали немного специальной оснастки чтобы без проблем пилить тонкий корпус, т.к. его не реально зажать в тиски :).
Так же решили штамповать заднею крышку, это позволило сделать основной корпус тоньше.
Так же засадили светодиоды глубоко в колодцы, сильно улучшилось восприятие индикации
След. стадия чутка обновить железо...в основном для упрощения процесса сборки+это должно позволить сделать корпус еще тоньше.

Abricos
contributor
contributor
Posts: 697
Joined: Mon Aug 18, 2014 12:32 am

Re: ECU for TDG-Racing Team

Post by Abricos » Wed Feb 27, 2019 8:25 pm

Видел в ВК фотки ... корпус огонь ... Как ова стоимость корпуса ??? Особенно штамповки ???

puff
contributor
contributor
Posts: 2719
Joined: Mon Nov 11, 2013 11:28 am
Location: Moskau

Re: ECU for TDG-Racing Team

Post by puff » Wed Feb 27, 2019 9:09 pm

больше технических подробностей! про приспособы для фрезеровки, про штампы, пресс, толщину и материал, как рассчитывали усилия для пресса...

Abricos
contributor
contributor
Posts: 697
Joined: Mon Aug 18, 2014 12:32 am

Re: ECU for TDG-Racing Team

Post by Abricos » Thu Feb 28, 2019 1:16 am

puff wrote:
Wed Feb 27, 2019 9:09 pm
больше технических подробностей! про приспособы для фрезеровки, про штампы, пресс, толщину и материал, как рассчитывали усилия для пресса...
CnC станок ... и прес ...

puff
contributor
contributor
Posts: 2719
Joined: Mon Nov 11, 2013 11:28 am
Location: Moskau

Re: ECU for TDG-Racing Team

Post by puff » Thu Feb 28, 2019 6:54 am

на подробности не тянет))

Abricos
contributor
contributor
Posts: 697
Joined: Mon Aug 18, 2014 12:32 am

Re: ECU for TDG-Racing Team

Post by Abricos » Thu Feb 28, 2019 12:00 pm

puff wrote:
Thu Feb 28, 2019 6:54 am
на подробности не тянет))
А какие могут быть подробности ??? И зачем их расписывать ??? Ты вить не будеш повторять !!!

puff
contributor
contributor
Posts: 2719
Joined: Mon Nov 11, 2013 11:28 am
Location: Moskau

Re: ECU for TDG-Racing Team

Post by puff » Thu Feb 28, 2019 1:22 pm

вот тебе какое дело? а вдруг буду? :D

мне всегда было любопытно, как фрезеруются подобные штуки, и я подозревал, что с крепежкой там не все гладко.

мне всегда было любопытно, как штампуются подобные штуки (правда, размером побольше). но одно дело на производстве, а другое - как я понял - если не на коленке, то почти что.

просто людей, кто делает подобные штуки в разовых количествах, да еще и светит результаты в интернете - очень и очень мало, и как правило на подробности они очень скупы.

Abricos
contributor
contributor
Posts: 697
Joined: Mon Aug 18, 2014 12:32 am

Re: ECU for TDG-Racing Team

Post by Abricos » Thu Feb 28, 2019 1:30 pm

puff wrote:
Thu Feb 28, 2019 1:22 pm
вот тебе какое дело? а вдруг буду? :D

мне всегда было любопытно, как фрезеруются подобные штуки, и я подозревал, что с крепежкой там не все гладко.

мне всегда было любопытно, как штампуются подобные штуки (правда, размером побольше). но одно дело на производстве, а другое - как я понял - если не на коленке, то почти что.

просто людей, кто делает подобные штуки в разовых количествах, да еще и светит результаты в интернете - очень и очень мало, и как правило на подробности они очень скупы.
Это не наколенках зделано ... а на промышленных мошностях ...

denisvak
Posts: 403
Joined: Thu Oct 03, 2013 8:00 pm

Re: ECU for TDG-Racing Team

Post by denisvak » Thu Feb 28, 2019 8:08 pm

Abricos wrote:
Thu Feb 28, 2019 1:30 pm
Это не наколенках зделано ... а на промышленных мошностях ...
Ну за промышленные мощности конечно сильно льстите :) у нас даже пресса нет никакого :) Из станков только вот ЧПУ появился да есть старенький маленький токарный...года эдак 60го, а ну торцовочная пила...точно не тянет на промышленную, но тем не менее.
Если подробно то пилятся заготовочки кирпичные только люминиевые :) весом по 2кг где-то, зажимаются в тиски, давится кнопка и дальше одни брызги :!: по окончанию которых появляется это
потом пилим немного оснастки с отверстием по середине для отбивки центра и пеньков калиброванных...что бы вот заготовки ровненько вставали 1 к 1.
Прикручиваем то что ранее напилили уже каком к верху :)

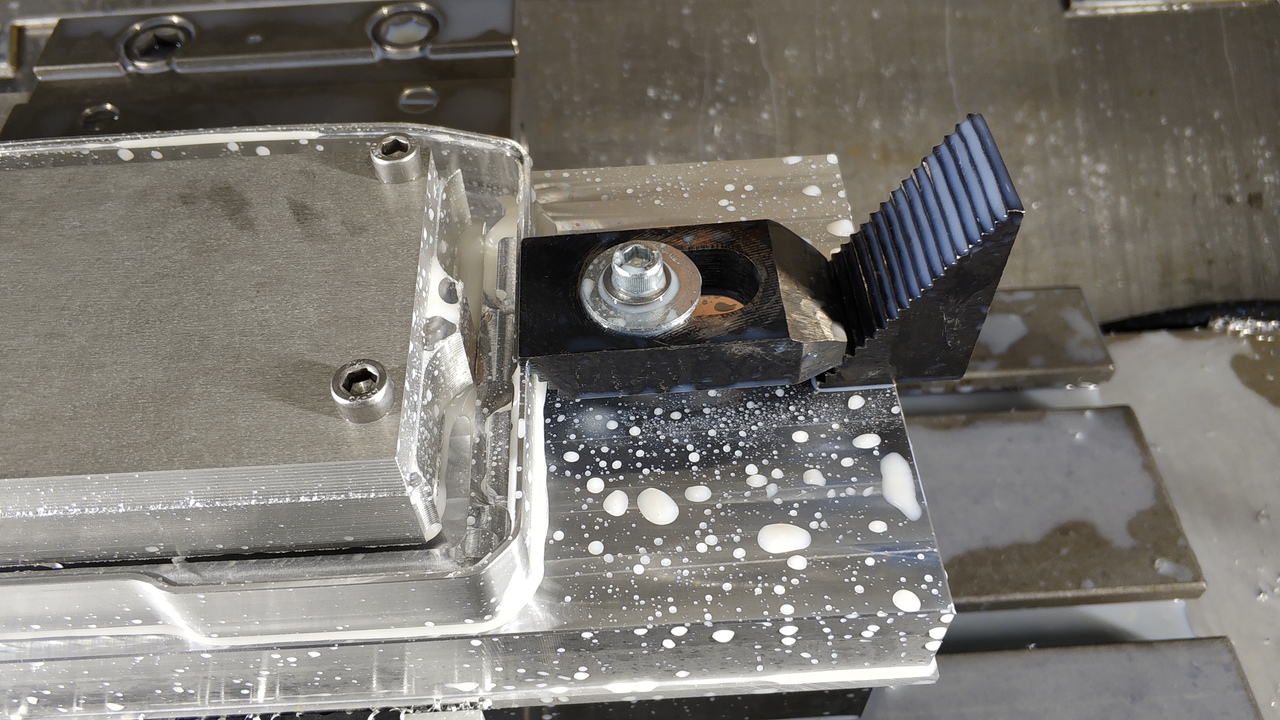

и опять брызги, много брызг и много стружки :), и уже нужно теперь сам корпусок притянуть по наружке, ибо еще 1-2мм и он отлетит и дел натворит на дорого очень :cry: в общем прикручиваем
дальше опять брызги, стружка и вот достаем....116грамм счастья :D , да да помните про 2кг изначальных?
А куда серединку девать? Не выбрасывать же, а их куча целая...и эта кучка с радостью пойдет на заготовки для корпусов под ПДМ :)
А про штамповку позже :) там все банально просто, но без ЧПУ тоже не обойтись....

puff
contributor
contributor
Posts: 2719
Joined: Mon Nov 11, 2013 11:28 am
Location: Moskau

Re: ECU for TDG-Racing Team

Post by puff » Fri Mar 01, 2019 8:13 am

круто! вот это я понимаю подробности! спасибо!

User avatar
russian
Site Admin
Posts: 9520
Joined: Wed Aug 28, 2013 1:28 am
Location: Jersey City
Soldering skill: yes
Coding skill?: yes
Contact:

Re: ECU for TDG-Racing Team

Post by russian » Sat Mar 02, 2019 5:11 pm

Обалденно! Очень красивый результат и спасибо за подробности.

Я тут некоторые фотографии сохраню, на всякий случай - а то нет веры внешним хостингам.
Attachments
https://rusefi.com/s/howtocontribute
very limited telepathic abilities - please post logs & tunes where appropriate - http://rusefi.com/s/questions
my skype is arro239

denisvak
Posts: 403
Joined: Thu Oct 03, 2013 8:00 pm

Re: ECU for TDG-Racing Team

Post by denisvak » Fri Mar 08, 2019 9:59 am

Ну а теперь по задние крышки...делаем такие железячки
Сверлим в заготовке отверстие под болт в центре выштамповки(там все равно отверстие под разъем потом выпиливается), выравниваем заготовку, зажимаем ее между двумя этими пластинами болтами. Садим квадрат на болт этот(от тазо ГБЦ он) и начинаем закручивать
Примерно так в сборе это все выглядит:
Закрутили этот могучи болт и все, заготовка готова, Керним нужные отверстия для сверления(видно на оснастке отверстия), через них потом прикручиваем заготовку в станочег на плиту и обходим внешний контур + разъем и все...деталь готовая

User avatar
russian
Site Admin
Posts: 9520
Joined: Wed Aug 28, 2013 1:28 am
Location: Jersey City
Soldering skill: yes
Coding skill?: yes
Contact:

Re: ECU for TDG-Racing Team

Post by russian » Mon Mar 18, 2019 3:13 pm

А это конструкция разборная? :)
Attachments
https://rusefi.com/s/howtocontribute
very limited telepathic abilities - please post logs & tunes where appropriate - http://rusefi.com/s/questions
my skype is arro239

denisvak
Posts: 403
Joined: Thu Oct 03, 2013 8:00 pm

Re: ECU for TDG-Racing Team

Post by denisvak » Mon Mar 18, 2019 7:42 pm

russian wrote:
Mon Mar 18, 2019 3:13 pm
А это конструкция разборная? :)
Естественно, разборная и адаптируемая под любой автомобиль, и высоту хранения :)

User avatar
russian
Site Admin
Posts: 9520
Joined: Wed Aug 28, 2013 1:28 am
Location: Jersey City
Soldering skill: yes
Coding skill?: yes
Contact:

Re: ECU for TDG-Racing Team

Post by russian » Mon Mar 18, 2019 8:31 pm

А где больше фоток и чертежей? :)
https://rusefi.com/s/howtocontribute
very limited telepathic abilities - please post logs & tunes where appropriate - http://rusefi.com/s/questions
my skype is arro239

denisvak
Posts: 403
Joined: Thu Oct 03, 2013 8:00 pm

Re: ECU for TDG-Racing Team

Post by denisvak » Tue Mar 19, 2019 9:19 pm

там чертежей то особо не нужно :) чтобы хорошо сфотать нужно окрасить :) а это летом :)

puff
contributor
contributor
Posts: 2719
Joined: Mon Nov 11, 2013 11:28 am
Location: Moskau

Re: ECU for TDG-Racing Team

Post by puff » Tue Mar 19, 2019 9:51 pm

главное, правильно рассчитать толщину стали! ну и варить уметь :D
кстати, как такие колесики пол не продавливают? впрочем, тот жигуль наверное всего полтонны весит?

про штамповку оценил, классно! выглядит просто, но наверняка куча нюансов, например: железки оснастки - они из стали или алюминия? что за материал и толщина заготовки, и какой делается зазор в оснастке? опытным путем подбиралось? ведь сделать его чуть меньше - и будет уже вырубка :-)
вообще я сначала думал, тут прессом давили, а тут болтами!

denisvak
Posts: 403
Joined: Thu Oct 03, 2013 8:00 pm

Re: ECU for TDG-Racing Team

Post by denisvak » Wed Mar 20, 2019 7:00 pm

puff wrote:
Tue Mar 19, 2019 9:51 pm
главное, правильно рассчитать толщину стали! ну и варить уметь :D
кстати, как такие колесики пол не продавливают? впрочем, тот жигуль наверное всего полтонны весит?

про штамповку оценил, классно! выглядит просто, но наверняка куча нюансов, например: железки оснастки - они из стали или алюминия? что за материал и толщина заготовки, и какой делается зазор в оснастке? опытным путем подбиралось? ведь сделать его чуть меньше - и будет уже вырубка :-)
вообще я сначала думал, тут прессом давили, а тут болтами!
Сложно представить что может продавить хорошо уложенный керамогранит в 12мм. :o
С весом проблем нет, проверяли на прочность машиной 1,5т весом. все Ок. Разве что катать становится тяжелее....

Оснастка из Д16 вроде. 16мм. Зазор ровно на толщину штампуемого материала сделали. сама выштамповка всего на 8мм.
